深圳J14T矩形電連接器
J14T矩形電連接器執行Q/HD20037-2007詳細規范，屬于推拉式電連接器，規格齊全，有9,15,27,36,51等五種芯數，端接形式為導線壓接式，頭座均有線纜引出，廣泛應用于航天、航空、兵器、艦船、通訊、計算機等行業的設備儀器艙內部電信號連接。
一、使用環境條件
工作溫度：-55～+125℃
相對濕度：溫度為40±2℃時，達90%～95%
大氣壓力：101.3kPa～1.33Pa
正弦振動：
頻率為10～2000Hz時，加速度達196m/s2
沖擊：980m/s2
加速度：780m/s2
二、主要技術特性
額定電流：2A
接觸電阻：
壽命試驗前：不大于0.008Ω；
壽命試驗后：不大于0.01Ω；
絕緣電阻：
標準條件下：不小于500MΩ；
高溫條件下：不小于300MΩ；
潮濕條件下：不小于10MΩ；
耐電壓 ：
標準條件下：500V
低氣壓條件下：250V
潮濕條件下：250V
機械壽命：500次

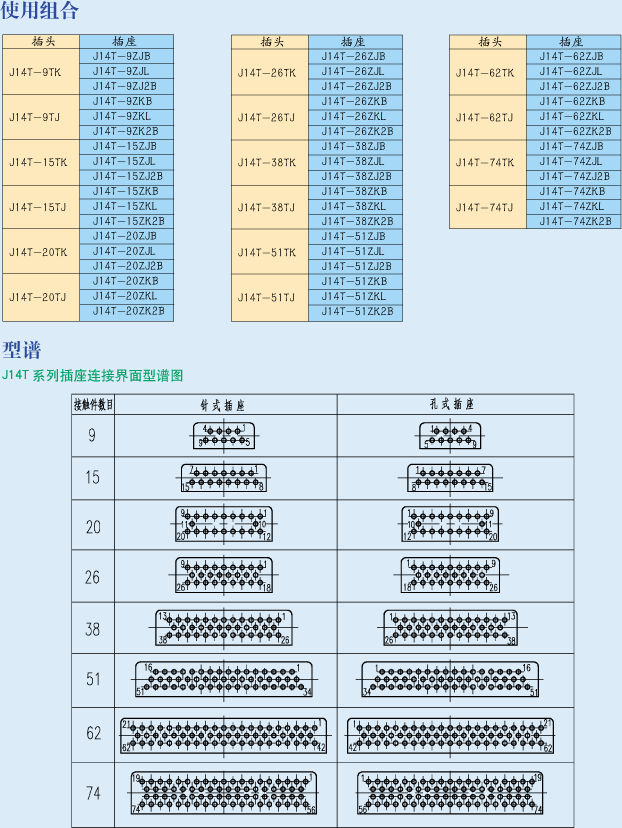

示例：J14T系列，接觸件數目為15、產品型別插頭,接觸件型別插孔的電連接器標識為:J14F-15TK.
示例：J14T系列，接觸件數目為15、產品型別插座,接觸件型別插針,面板式安裝的電連接器標識為:J14F-15ZJB.
