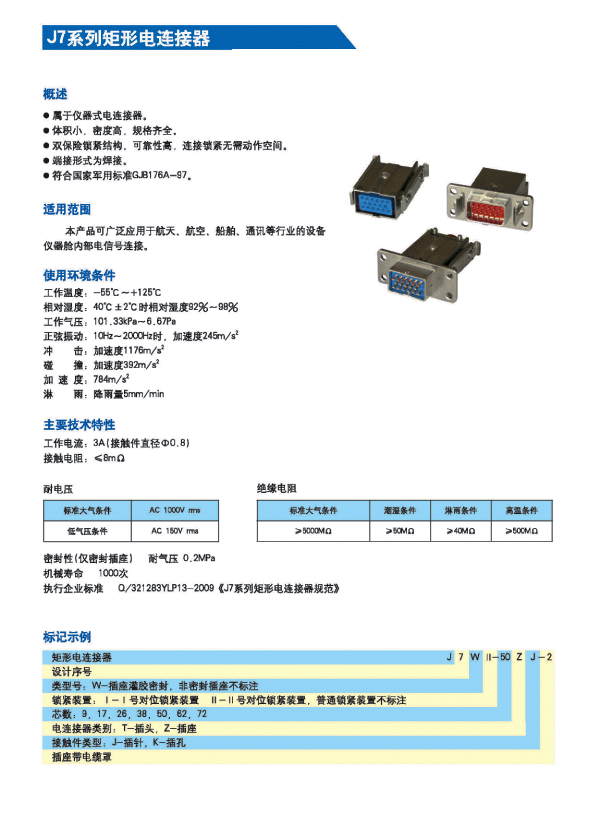

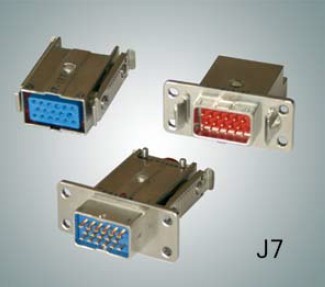

J7-38ZJ/TL矩形電連接器

J7-38ZJ/TL矩形電連接器

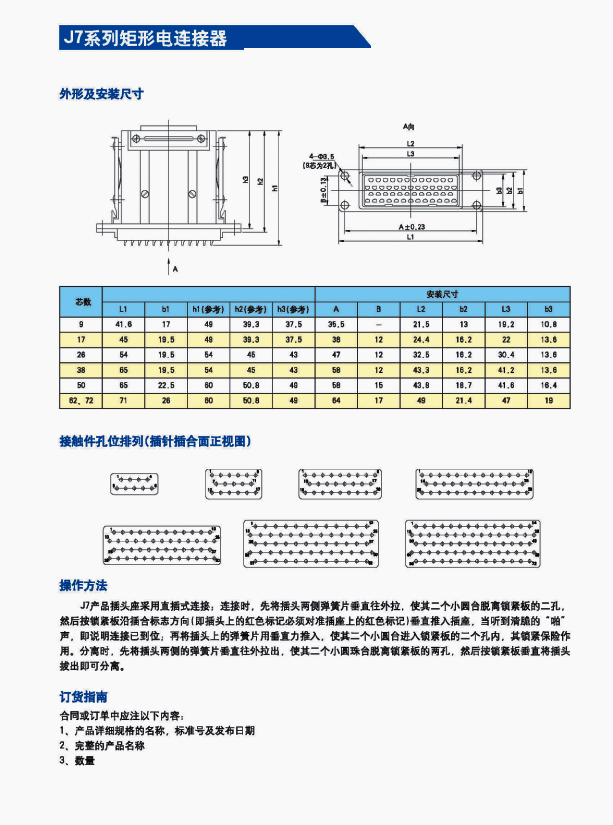

      J7系列矩形電連接器采用直插式連接；連接時，先將插頭兩側彈簧片垂直往外拉出，使其二個小圓臺脫離鎖緊板的二孔，然后按緊鎖緊板沿插合標志方向（即插頭上的紅色標記必須對準插座上的紅色標記）垂直推入插座，當聽到清脆的“啪”聲，即說明連接已到位；再將插頭上的彈簧片用垂直力推入，使其二個小圓臺進入鎖緊板的二個孔內，起鎖緊保險作用。分離時，先將插頭兩側彈簧片垂直往外拉出，使其二個小圓珠臺脫離鎖緊板的兩孔，然后按緊鎖緊板垂直將插頭拔出即行分離。
