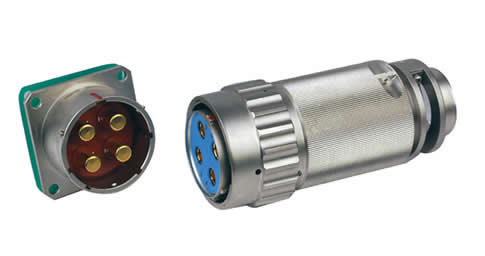

貴陽Y50DX-3204ZJ/TK圓形電連接器
Y50DX-3204ZJ/TK圓形電連接器符合GJB101A-97標準；采用卡口連接，快速連接，耐環境好，適用大電流電源系列的連接； 同一電流系列的插頭、插座可互配；本系列產品的執行標準如下：
使用環境條件：
工作溫度：-55℃～+125℃
相對濕度：溫度40±2℃時達95%±3%
工作氣壓：101.33KPa～1.33Pa
振 動：振頻為10HZ～2000HZ，加速度196m/ s2
沖 擊：加速度980m/ s2
碰 撞：加速度392 m/ s2
抗電強度：交流1500V
氣 密 性：普通密封插座空氣泄漏率：≤6×10-2Pal/s
機械壽命：500次
產品型號標志
Y 50 D X - 32 04 Z J 10-2 Ⅲ
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
①-圓形電連接器主稱號；
②-設計序號：50-序號；
③-類別號：D-代表電源系列產品；
④-結構形式：X-普通焊接式、P-焊接屏蔽膠封；
⑤-殼體號:12、14、16、18、20、22、24、32、D4；
⑥-芯數：絕緣安裝板孔位排列號；
⑦-插頭插座類別：T-插頭，Z-插座；
⑧-接觸件類別：J-插針，K-插孔；
⑨-插座安裝方式：10-方形法蘭盤 11-圓形法蘭盤 14-螺帽拼緊式 10-2—方形蘭盤帶電纜罩
S-穿墻座；插頭形式：1-接地壓緊式 2-夾線板式 3-簡封式
4-防波抗拉式 5-90°彎頭式、F-防水式、8-屏蔽夾線板式；
⑩-絕緣安裝板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不標出。
